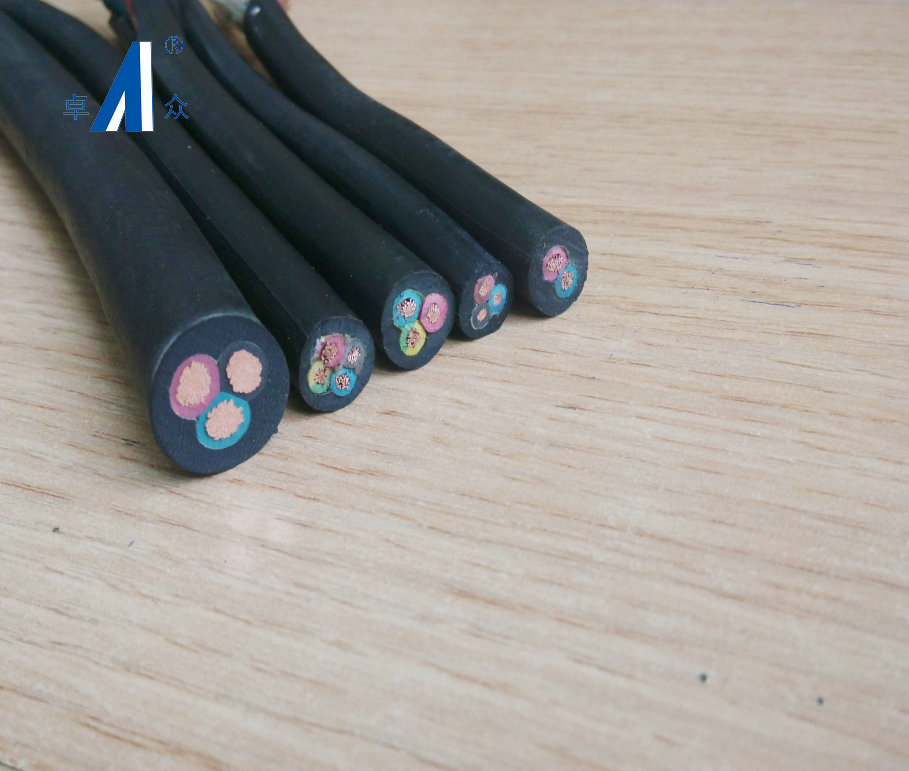

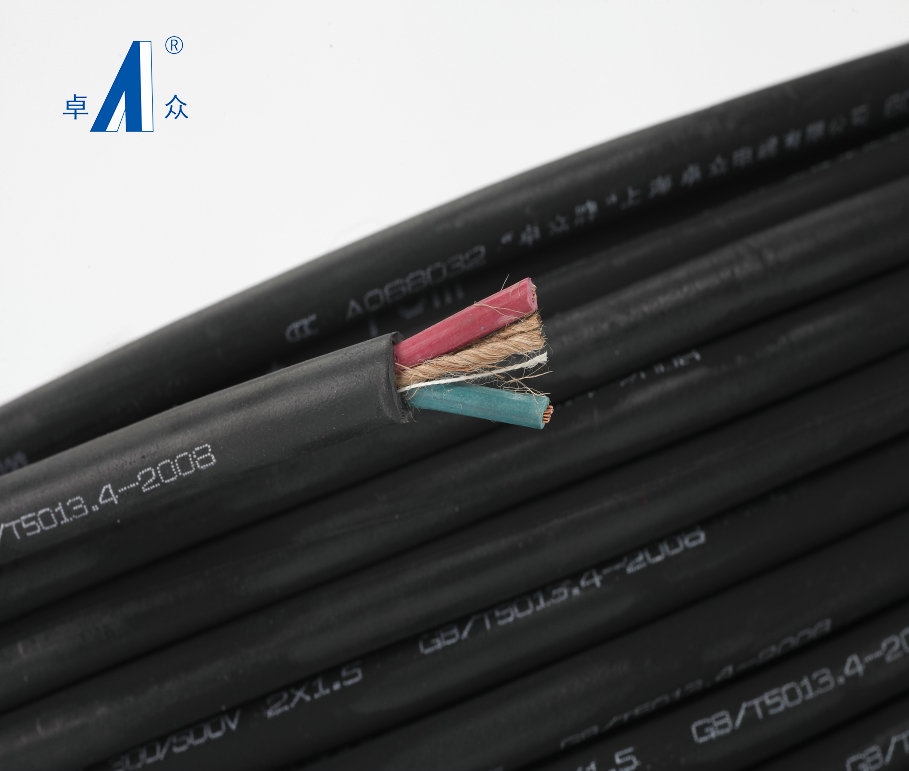

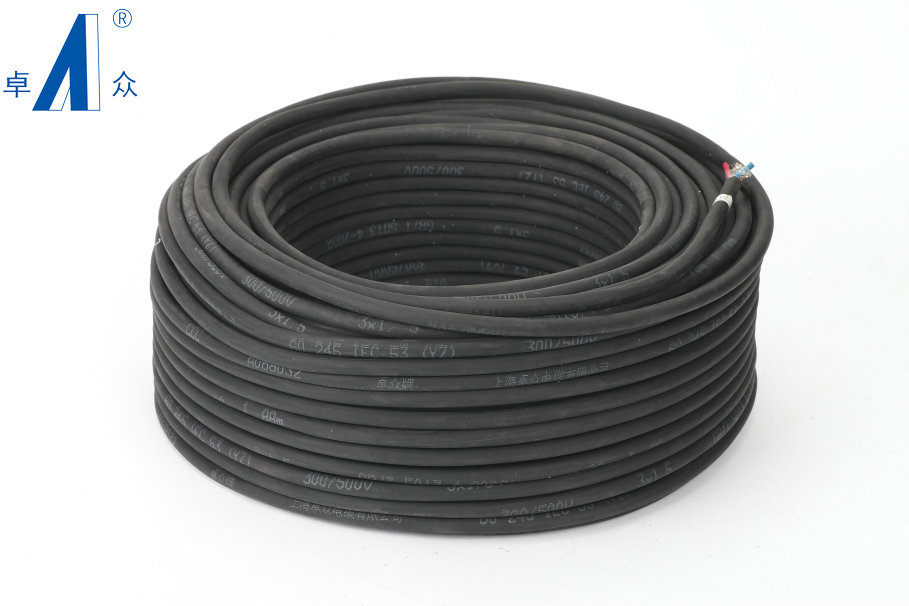

YZ、YZW橡膠電纜
1、用途
本產品適用于交流額定電壓450/750V及以下的家用電器、電動工具和各類移動電器設備。
2、使用特性
1）YZ型額定電壓Uo/U為300/500V，YC型450/750V。
2）線芯的長期允許工作溫度不超過65°C。
3）YZW型的電纜具有耐氣候和一定的耐油性能,適宜于在戶外或接觸油污的場合使用。
4）ZR型電纜具有阻燃性能。
尺寸、重量及技術參數
橡套電纜
| 芯數 × 標稱截面(mm2) | 導電線芯 | 平均外徑 | 20℃導體電阻≤（Ω/km） | 參考重量（kg/km） | |||
|---|---|---|---|---|---|---|---|
| 根數/線徑 | 下限 | 上限 | 銅芯 | 鍍錫銅芯 | YZ | YZW | |
| 2*0.75 | 24/0.2 | 5.7 | 7.4 | 26 | 26.7 | 81.7 | 89.6 |
| 2*1 | 32/0.2 | 6.1 | 8.0 | 19.5 | 20.0 | 83 | 90 |
| 2*1.5 | 30/0.25 | 7.6 | 9.8 | 13.3 | 13.7 | 227.1 | 242.6 |
| 2*2.5 | 49/0.25 | 9.0 | 11.6 | 7.98 | 8.21 | 229 | 245 |
| 2*4 | 56/0.3 | 11 | 14 | 4.95 | 5.09 | 366.0 | 394.5 |
| 2*6 | 84/0.3 | 12.5 | 17 | 3.3 | 3.39 | 369 | 400 |
| 3*0.75 | 24/0.2 | 6.2 | 8.1 | 26 | 26.7 | 97.4 | 105 |
| 3*1 | 32/0.2 | 6.5 | 8.5 | 19.5 | 20 | 98 | 108 |
| 3*1.5 | 30/0.25 | 8.0 | 10.4 | 13.3 | 13.7 | 205.1 | 219.2 |
| 3*2.5 | 49/0.25 | 9.6 | 12.4 | 7.98 | 8.21 | 207 | 222 |
| 3*4 | 56/0.3 | 11.5 | 14.5 | 4.98 | 5.09 | 452.5 | 497 |
| 3*6 | 84/0.3 | 13 | 18 | 3.3 | 3.39 | 455 | 500 |
| 4*0.75 | 24/0.2 | 6.8 | 8.8 | 26 | 26.7 | 117.1 | 125.2 |
| 4*1 | 32/0.2 | 7.1 | 9.3 | 19.5 | 20 | 120 | 129 |
| 4*1.5 | 30/0.25 | 9 | 11.6 | 13.3 | 13.7 | 255 | 271 |
| 4*2.5 | 49/0.25 | 10.7 | 13.8 | 7.98 | 8.21 | 259 | 280 |
| 4*4 | 56/0.3 | 13 | 16.5 | 4.95 | 5.09 | 460 | 470 |
| 4*6 | 84/0.3 | 14.5 | 20 | 3.3 | 3.39 | 564 | 594 |
| 3*1.5+1*1 | 30/0.25+32/0.2 | 9.4 | 12 | 13.3 | 13.7 | 170 | 182 |
| 3*2.5+1*1.5 | 49/0.25+30/0.25 | 11 | 14 | 7.98 | 8.21 | 247 | 263 |
| 3*4+1*2.5 | 56/0.3+49/0.25 | 13 | 16 | 4.95 | 5.09 | 359 | 380 |
| 3*6+1*4 | 84/0.3+56/0.3 | 14.5 | 19.5 | 3.3 | 3.39 | 542 | 573 |
| 5*0.75 | 24/0.2 | 7.6 | 9.9 | 26 | 26.7 | 127.1 | 136.8 |
| 5*1 | 32/0.2 | 8 | 10.3 | 19.5 | 20 | 144.3 | 154.5 |
| 5*1.5 | 30/0.25 | 9.8 | 12.7 | 13.3 | 13.7 | 210.5 | 223.6 |
| 5*2.5 | 49/0.25 | 11.9 | 15.3 | 7.98 | 8.21 | 304.3 | 322.4 |
| 5*4 | 56/0.3 | 14.5 | 18 | 4.95 | 5.09 | 441 | 464.5 |
| 5*6 | 84/0.3 | 16.5 | 22.5 | 3.3 | 3.39 | 688 | 724 |
