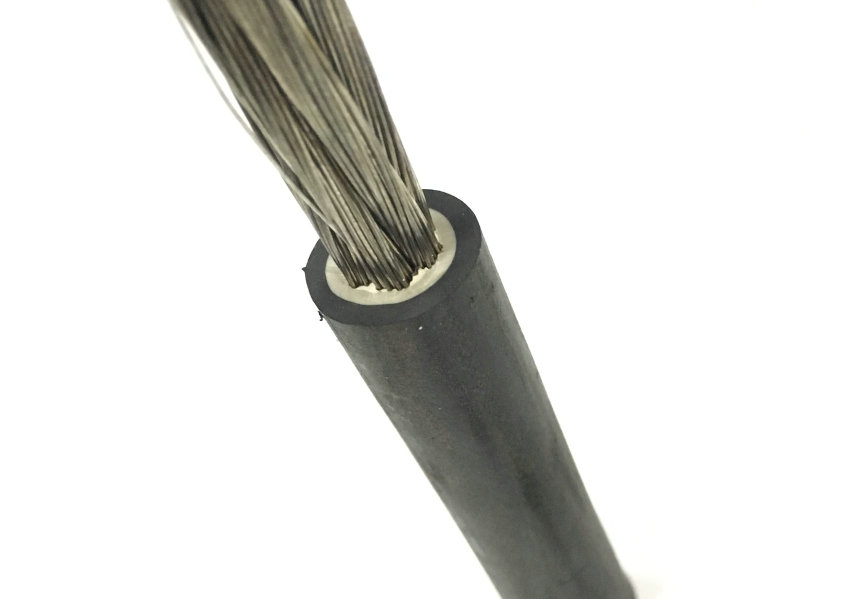

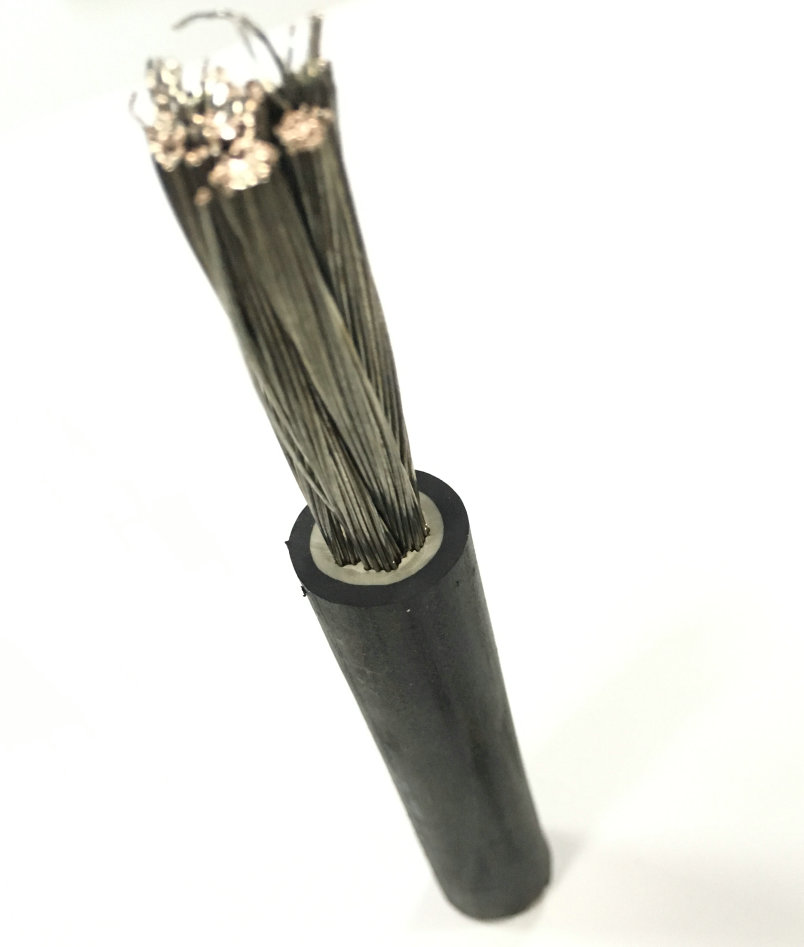

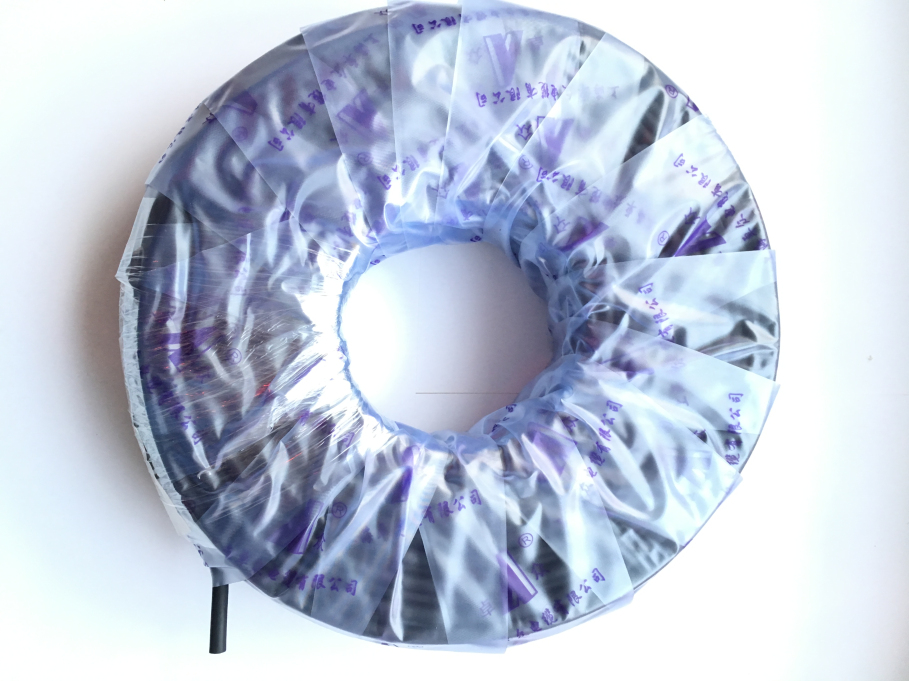

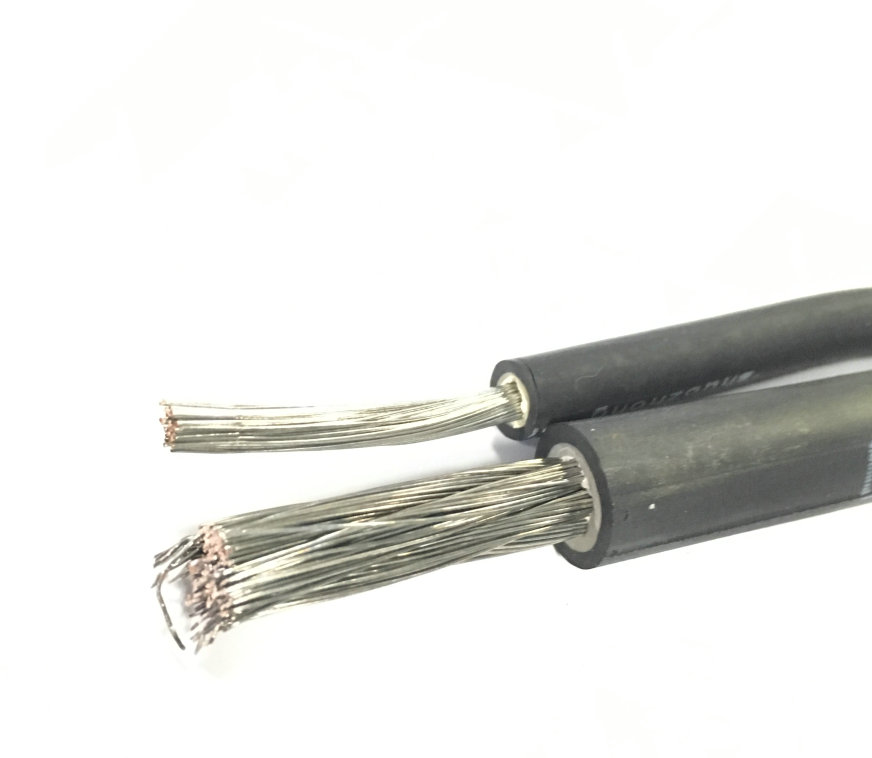

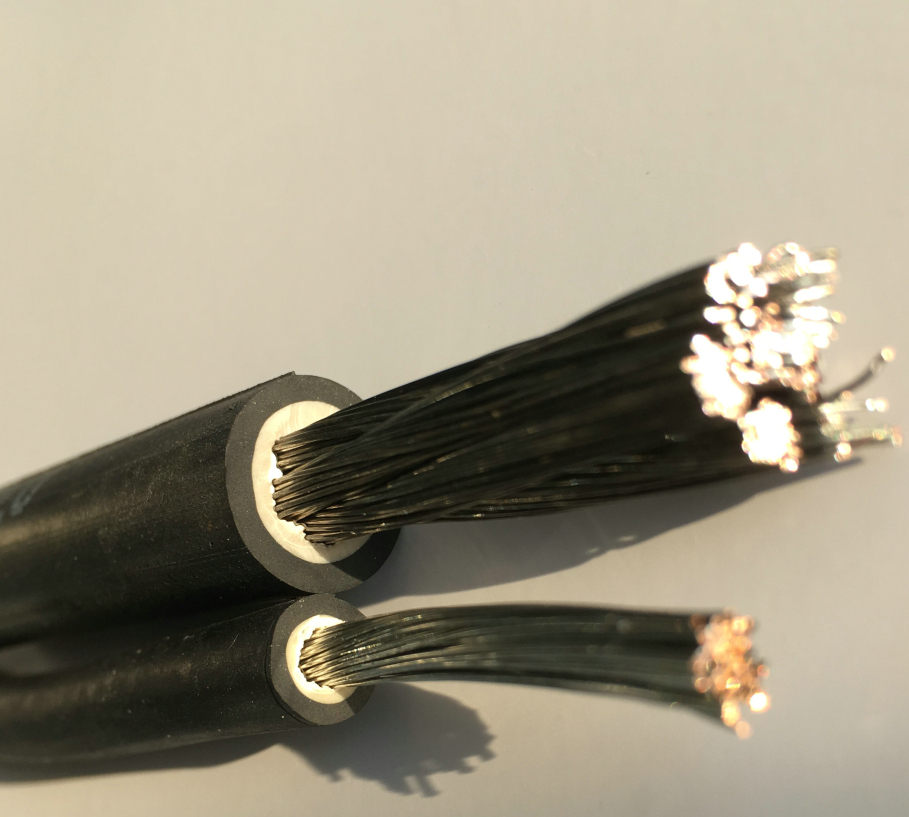

JBQ JXN 電機引接線
1、JBQ(JXN)電纜適用范圍：
適用于直接與電機繞組連接并引出殼體或繞組與機殼體上的連接柱相連接?？蛇B續運行（工作）的電機繞組引接用軟電纜（電線）
2、JBQ電纜使用特性：
電線導體的長期允許工作溫度應70℃-90°C。具有良好的柔軟性及耐熱、耐溶劑性。
尺寸、重量及技術參數
耐溫70°C電機繞組引接用軟電纜
型號及名稱（表1）
| 型號 | 名稱 | 型號含義 | |||||
|---|---|---|---|---|---|---|---|
| JV | 銅芯聚氯乙烯絕緣電機繞組引接軟電纜（電線） | J-產品系列代號 | |||||
| JF | 銅芯丁腈聚氯乙烯復合物絕緣電機繞組引接軟電纜（電線） | F-丁復合物 | |||||
| JXN | 銅芯橡皮絕緣丁腈護套電機繞組引接用軟電纜（電線） | XN-天然、丁晴橡皮 | |||||
| JXF | 銅芯橡皮絕緣氯丁護套電機繞組引接軟電纜（電線） | XF-天然、氯丁橡皮 | |||||
規格范圍：（表2）
| 型號 | 額定電壓/v | 芯數 | 標稱截面/mm2 | 型號 |
額定電壓/v | 芯數 | 標稱截面/mm2 |
|---|---|---|---|---|---|---|---|
| JV JF | 500 | 1 | 1-50 | JXN | 3000 | 1 | 2.5-120 |
| JXN JXF |
500 1000 |
1-185 | JXF | 6000 | 2.5-240 |
耐高溫90°C電機繞組引接用軟電纜
型號及名稱（表3）
| 型號 | 名稱 | 型號含義 | |||||
|---|---|---|---|---|---|---|---|
| JE | 銅芯乙丙橡皮絕緣電機繞組引接軟電纜（電線） | J-產品系列代號 | |||||
| JEH | 銅芯乙丙橡皮絕緣氯磺化聚乙烯護套電機繞組引接軟電纜（電線） | E-乙丙橡皮 | |||||
| JEM | 銅芯乙丙橡皮絕緣氯醚護套電機繞組引接用軟電纜（電線） | H-氯磺化聚乙烯 | |||||
| JH | 銅芯氯磺化聚乙烯絕緣電機繞組引接軟電纜（電線） | M-氯醚護套 | |||||
規格及技術參數（表4）
| 型號 | 額定電壓/v | 芯數 | 標稱截面 | ||||
|---|---|---|---|---|---|---|---|
| JE | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| JH | 500 | 1 | 1-10 | ||||
| 1000 | 1.5-240 | ||||||
| 3000 | 2.5-240 | ||||||
| JEH | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| JEM | 500 | 1 | 1-10 | ||||
| 1000 | 1-240 | ||||||
| 3000 | 2.5-240 | ||||||
| 6000 | 16-240 | ||||||
| 標稱截面(mm2) | 導電線芯結構(mm) | 絕緣標稱厚度 | 護套標稱厚度 | 電纜最大外徑 | 電纜參考重量(kg/km) | 20℃導體電阻≤(Ω/km) |
|---|---|---|---|---|---|---|
| 根數/線徑 | ||||||
| 0.75 | 42/0.15 | 0.6 | 0.8 | 4.5 | 24 | 25.7 |
| 1 | 32/0.2 | 0.6 | 0.8 | 4.7 | 28 | 18.9 |
| 1.5 | 29/0.25 | 0.6 | 0.8 | 5.0 | 35 | 12.6 |
| 2.5 | 48/0.25 | 0.8 | 1.0 | 6.2 | 57 | 7.59 |
| 4 | 55/0.3 | 0.8 | 1.0 | 6.8 | 76 | 4.54 |
| 6 | 83/0.3 | 0.8 | 1.0 | 4.5 | 100 | 3.00 |
| 10 | 88/0.38 | 1.0 | 1.2 | 10.0 | 178 | 1.78 |
| 16 | 133/0.38 | 1.0 | 1.2 | 11.2 | 243 | 1.18 |
| 25 | 207/0.38 | 1.0 | 1.4 | 13.7 | 372 | 0.716 |
| 35 | 294/0.38 | 1.0 | 1.4 | 14.8 | 471 | 0.528 |
| 50 | 420/0.38 | 1.2 | 1.6 | 17.1 | 647 | 0..384 |
| 70 | 595/0.38 | 1.2 | 1.6 | 19.6 | 879 | 0.270 |
| 95 | 805/0.38 | 1.4 | 1.6 | 21.9 | 1160 | 0.197 |
| 120 | 1000/0.38 | 1.6 | 1.8 | 24.6 | 1451 | 0.158 |
| 150 | 320/0.76 | 1.8 | 2.2 | 29 | 1911 | 0.132 |
| 185 | 395/0.76 | 1.8 | 2.2 | 32 | 2268.7 | 0.108 |
| 240 | 513/0.76 | 2.2 | 3 | 35 | 3010 | 0.0817 |
| 300 | 641/0.76 | 2.4 | 3.5 | 38 | 3770 | 0.0654 |
